特气柜 GC 与 VMB 阀箱核心区别、层级分工及配套选型｜盖斯帕克成套特气系统专业解析
在半导体晶圆厂、光伏量产基地、高校 ALD 新材料实验室、生物医药研发平台的高纯特种气体二次配系统中，特气柜（GC） 与VMB 阀门分配箱是上下游两套核心密闭安全设备，二者均配套负压排风、吹扫置换、紧急切断、泄漏监测安全机制，但在系统层级、核心职能、内部结构、布置场景、风险管控边界存在本质区分，不存在互相替代关系，是构建合规连续供气体系的两大互补核心单元。
深圳市盖斯帕克气体应用技术有限公司深耕特气设备自研与系统工程十六年，完整掌握特气柜、VMB 全系列软硬件自主研发能力，依据上百条量产产线、科研实验室落地项目，标准化划分两套设备在供气链路的功能边界，下文从系统定位、核心功能、箱体结构、布置场景、联动协同五大维度深度拆解，并输出盖斯帕克专业成套配套方案逻辑。
一、系统层级定位：上游气源总控单元 VS 洁净区终端分流单元
盖斯帕克标准化供气链路固定流程：防爆气瓶间特气柜 → 高纯主管路 → 洁净车间 VMB 阀箱 → 各台工艺设备

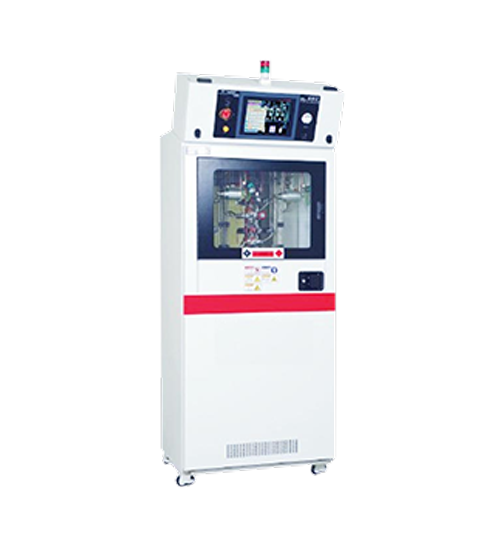

1. 特气柜（Gas Cabinet GC）：气源一级安全管控站，整套系统风险源头屏障
位于供气系统最上游，唯一可收纳高压工艺钢瓶的密闭防爆柜体，核心管控气瓶本体带来的全部安全风险：瓶阀破损、钢瓶高压泄漏、换瓶残气、气源压力波动等。硅烷、磷烷、氯化氢等自燃剧毒气瓶全部集中存放于特气柜内，通过柜体负压、多重联锁将高压危险源隔离在独立气瓶间，属于气源存储 + 总调压 + 总安全联锁一体化单元。
2. VMB 阀门分配箱（Valve Manifold Box）：洁净区二级分配枢纽
布置于洁净车间工艺设备旁，处于特气柜下游，内部不放置任何钢瓶，仅接收从特气柜输送过来的稳定气源，完成 “一源分多路” 精准分配。仅管控洁净区支路泄漏、单台设备供气调节，不处理高压钢瓶相关风险，属于终端多路独立分配 + 支路稳压单元。
二、核心功能差异：围绕气瓶运维 VS 围绕多机台支路管控
（一）盖斯帕克全自动特气柜核心专属功能（气瓶端全流程管控）
所有功能设计均服务高压气瓶存放、不间断供气、换瓶安全操作：
1. 钢瓶收纳与冗余切换 分为单瓶、双瓶一用一备、三瓶冗余机型，双瓶款搭载自研无冲击自动汇流程序，主瓶气量耗尽无缝切换备用瓶，产线无需停机换瓶，适配 24 小时连续量产。
2. 换瓶全自动残气置换 内置独立内吹扫 + 外吹扫双真空回路，更换钢瓶时自动执行多轮氮气抽排，彻底排空管路残留毒腐气体，杜绝空气、水汽侵入污染高纯介质，规避换瓶人工操作安全隐患。
3. 气源一级粗调压与全域总监测 集成大流量一级减压阀、高低压传感器、柜内分层 GDS 探测器，实时监测气瓶总输出压力；出现超压、柜内泄漏时，直接切断钢瓶前端总气源，从源头阻断气体外泄。
4. 整机人机交互与远程总控 搭载工业级触控 PLC 大屏，完整记录换瓶、吹扫、报警全生命周期日志，支持远程切换、远程紧急关断，数据对接厂区 GMS、BMS 中控系统，满足安监合规溯源。
（二）盖斯帕克 VMB 分配阀箱核心专属功能（洁净区支路精细化管控）
功能聚焦多路机台独立供气、单支路隔离，不涉及高压气瓶操作：
1. 单气源多路独立分流 单台 VMB 可按需拓展 4/6/8/12 路输出支路，单路配套独立切断阀、微型真空吹扫、二级精密调压，同一气源同步供给多台刻蚀、PECVD、ALD 设备。
2. 单支路独立检修不影响整机生产 单台设备故障、支路检漏时，仅关闭对应支路阀门并吹扫置换，其余支路保持正常供气，大幅缩小停机范围，降低产能损失。
3. 终端二级精准稳压 对主管路输送气体做二次微调压，匹配不同工艺设备差异化流量压力需求，抵消长管路压降，保证每台设备气流稳定。
4. 支路局部风险隔离 单条支路微量泄漏仅切断本支路，不会联动上游特气柜总气源停机，兼顾安全与生产连续性；箱体内置扩散式气体探测器，捕捉洁净区微量介质外泄。
三、箱体结构与硬件配置差异化设计
1. 特气柜：大容量集成防爆柜体
· 空间尺寸更大，内部预留完整钢瓶放置位、大容量吹扫缓冲管路、整套 PLC 自控模块、声光报警塔；
· 加厚防爆钣金腔体，独立大口径负压排风通道，适配大量泄漏快速抽排；
· 高危腐蚀气体款可升级双层真空夹层监测、哈氏合金主阀、FFKM 全套耐腐密封；
· 标配彩色触控人机交互大屏，支持程序自定义、数据导出。
2. VMB 阀箱：紧凑型壁挂 / 落地模块化箱体
· 无钢瓶容纳空间，体积小巧，可直接壁挂安装在洁净设备侧边，节省车间占地；
· 内部仅排布多路小型阀组、支路调压组件、微型吹扫回路，模块化支路可后期增减，适配产线设备扩容；
· 配套小型负压排风，无大型触控屏，仅简易操作面板，控制逻辑轻量化；
· 全系列统一 EP 高纯气路、VCR 无泄漏接头，适配洁净车间千级 / 万级洁净环境。
四、标准布置场景区分（盖斯帕克项目标准化布局方案）
特气柜统一布置场景
全部集中安置在厂区独立防爆气瓶间，与洁净生产车间物理隔离，集中管控所有高压危化气瓶：
1. 8/12 寸晶圆厂、GW 级光伏基地专用气瓶房；
2. 高校重点实验室独立小型防爆气房；
3. 无土建气瓶间场景配套一体化移动防爆气房集成特气柜。
VMB 阀箱统一布置场景
分散落地于洁净生产车间内部，紧邻 PECVD、刻蚀、ALD 等工艺设备：
1. 光伏 HJT/TOPCon 镀膜产线机台旁；
2. 半导体刻蚀、离子注入洁净区域；
3. 多台平行 ALD 科研实验工位侧边； 优势：缩短终端输送管路长度，减少管路压降与接头漏点。
五、整套系统协同联动逻辑（盖斯帕克成套一体化优势）
完整合规特气系统必须特气柜 + VMB 配套使用，二者负压排风、泄漏报警、紧急切断信号原生互通，形成 “气源总控 — 支路分配” 全流程安全闭环：
1. 特气柜负责气瓶端重大风险处置（钢瓶泄漏、高压超压），可切断整路总气源；
2. VMB 负责洁净区支路局部风险处置，仅隔离单台设备支路；
3. 两套设备报警数据统一汇总至盖斯帕克自研 GMS 智能气体管理平台，全厂统一可视化监控；
4. 后端同步对接等离子 Scrubber 尾气处理设备，泄漏废气统一无害化分解排放。
市面多数厂商仅单独售卖特气柜或 VMB，存在信号不兼容、防腐等级不统一、吹扫逻辑不匹配问题；盖斯帕克 GC 与 VMB 软硬件同步自主研发，介质防腐、安全联锁、通讯协议标准完全统一，成套交付无对接故障。
六、盖斯帕克成套设备选型专业建议
1. 产线 / 实验室只要使用高压工艺钢瓶，必须配置对应介质等级特气柜，杜绝气瓶直接放置洁净车间；
2. 单一种气体供给 2 台及以上工艺设备，建议配套 VMB 分配箱，实现支路独立管控、减少停机损耗；
3. 硅烷、磷烷等高风险介质：全自动双瓶特气柜 + 耐腐型 VMB 全线配套双层真空套管；
4. 高校小型单台 ALD 实验室：紧凑型小型全自动特气柜 + 2 路简易 VMB；
5. 光伏量产大流量产线：大容量三瓶特气柜 + 多支路并联 VMB 集群。
特气柜 GC 与 VMB 阀箱不存在优劣、替代关系，二者是特气二次配系统上下游分工明确的核心设备：特气柜管控高压气瓶总气源安全，VMB 管控洁净车间多路终端供气分配。
深圳市盖斯帕克气体应用技术有限公司依托十六年特气设备研发与工程落地经验，全系列特气柜、VMB 阀箱自主设计生产，可根据半导体、光伏、新材料科研实验室的气体危险等级、机台数量、厂房布局提供一体化成套配套方案，统一安全标准、通讯逻辑与防腐配置，构建稳定、高纯、智能化的特种气体输送分配系统，从气源到终端设备全方位守住安全生产底线。
