特气 VMB 阀门分配箱标准化安装与调试｜盖斯帕克二次配工程精细化管控方案

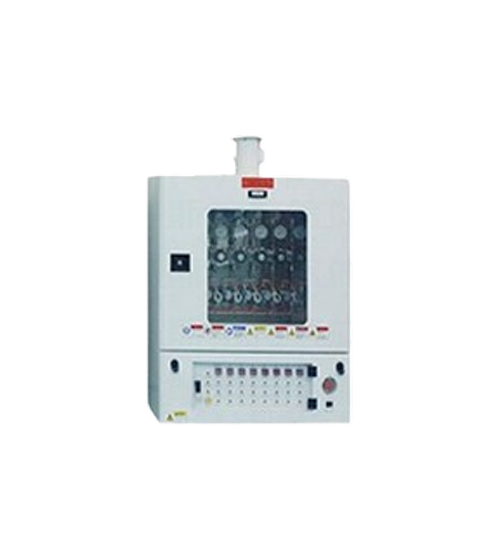

VMB 阀门分配箱是半导体晶圆产线、光伏基地、新材料与 ALD 科研实验室特气二次配系统的核心二级分配单元，部署在洁净车间工艺设备侧，承接上游特气柜输送过来的工艺气源，完成单气源多路分流、支路独立调压、单路隔离吹扫、局部泄漏风险隔离等关键功能。VMB 的进场验收、安装工艺、调试校验质量，直接决定整套供气系统的气体洁净度、泄漏控制水平以及安全联锁有效性。一旦施工调试不到位，极易出现微量渗漏、管路颗粒物污染、联锁逻辑失效，进而引发工艺良率受损、实验数据失效甚至安全事故。

深圳市盖斯帕克气体应用技术有限公司深耕特气二次配工程多年，VMB 阀箱实现软硬件全部自研，形成一套完整的设备进场核验‑现场安装‑分级调试‑竣工验收‑运维交底标准化作业流程。自有持证洁净施工、调试工程师团队，严格对标 GB50646‑2020、SEMI 高纯特气工程规范，下文完整输出盖斯帕克 VMB 阀箱专业安装调试全流程管控标准。

一、设备进场与前期现场筹备

1. 开箱设备核验

设备到场后由技术、施工双人联合开箱验收：核对箱体防爆壳体、防爆观察窗、内部阀组、真空‑吹扫集成回路、风压报警模块配置，确认支路数量、预留扩容接口、电控通讯协议与前期设计方案完全一致。

所有与工艺气体接触的阀件、管路出厂保持原厂氮气正压密封保护状态，非装配作业严禁提前拆封；清点配套 VCR 垫片、紧固件、接地配件，腐蚀工况机型核对哈氏合金阀体、FFKM 密封件配置，杜绝配件错配。

2. 现场工况条件确认

（1） 安装点位避开热源、高压火花源，柜门完全开启预留充足检修操作空间；

（2） 箱体排风接口必须对接独立负压排风管路，不与车间普通通风共用，保证箱内持续负压，泄漏介质可以及时抽排；

（3） 壁挂式箱体必须安装在承重墙体 / 承重立柱上，禁止依托工艺管道承担箱体重量；

（4）作业区域洁净等级匹配项目要求，施工人员穿戴全套无尘防静电防护，配备专用无毛刺切管、VCR 扭矩扳手等高纯工具；

（5）提前完成接地预埋：箱体外壳、内部阀盘、管路支架做完整等电位跨接接地，消除静电积聚引爆可燃气体风险。

二、VMB 箱体就位与气路、辅系统安装工艺

1.箱体就位固定找平

VMB 分为壁挂式、落地式两种结构：

• 壁挂款：采用加厚不锈钢专用装配式支架紧固于承重结构；

• 落地款：配置独立防锈型钢底座。

安装完成校准箱体垂直度，全部紧固件使用不锈钢材质，防止锈蚀污染洁净环境。多台 VMB 成排布置时统一校准盘面水平，保证操作视角整齐，同时预留后期支路扩容拆装空间。

2.高纯工艺管路对接

（1） 上游主管接入 VMB：EP‑316L 高纯管路优先采用全自动轨道氩弧焊，焊后 100% 内窥镜检查焊缝内壁，杜绝氧化、焊渣、毛刺；

（2） 箱体进出口全部使用全新原厂 VCR 金属密封垫片，每一次拆装必须更换新垫片，禁止重复使用垫片，避免密封面损伤引发微漏；

（3）管路走向顺直，减少不必要弯折；工艺气路、吹扫氮气管路、真空管路分区排布，箱内管线布局规整无挤压干涉，保证负压排风气流可以覆盖全部接头、阀组，泄漏介质可以被快速抽走。

3.安全辅助系统同步施工

（1） 排风管路增加单向止回结构，防止车间空气倒灌进入 VMB 内部污染高纯管路；

（2）吹扫氮气、真空抽气管线独立接入箱体对应接口，不与工艺管路混用；

（3）风压、压力、泄漏探测报警线缆独立屏蔽布线；紧急切断回路采用硬接线，不依赖中控软件，实现硬件级安全保障；所有信号可对接盖斯帕克自研 GMS 智能气体管理平台，实现本地 + 远程双重状态监控。

三、分阶段标准化系统调试流程

安装就位之后，调试分为管路洁净置换→强度与氦质谱气密测试→安全联锁逐项校验→模拟工况全功能调试四大环节，每一步做好调试记录，不合格不得进入下一工序。

1. 管路洁净置换

关闭全部工艺输出支路阀门，只打开吹扫、真空回路；执行多次「充氮‑抽真空」循环，持续循环，直至管路内部氧含量、露点达到项目工艺指标，彻底排出空气、水汽、颗粒物杂质，避免污染下游工艺设备。

2. 强度保压与氦质谱精密检漏

（1） 首先做强度保压试验，验证箱体、管路承压无变形、无大漏；

（2） 再开展氦质谱吸枪检漏，对焊缝、VCR 接头、阀座等全部密封点逐点扫描；高纯系统漏率控制≤1×10⁻⁹ mbar・L/s；

（3）若检出漏点，必须先泄压、置换后再处理，修复完成二次氦检，全部点位合格才算通过。

3. 安全联锁功能逐项校验（核心调试项）

模拟各类故障工况，逐项验证硬件与软件联锁逻辑：

（1）模拟排风风压不足：触发风压声光报警，同时联动对应支路自动切断；

（2）模拟超压、欠压：验证调压保护、断气自锁功能；

（3）按下现场急停按钮：确认全部工艺支路气动阀同步切断；

（4） 单独对某一条支路做吹扫‑抽真空，验证单支路可独立隔离检修，其余支路供气不受干扰这一 VMB 核心特性。

4. 模拟供气工况调试

通入高纯氮气模拟实际工艺气源：

（1）对每一路输出支路单独精密调压，匹配下游设备工艺压力参数，观察压力输出长期稳定性；

（2）切换各支路启停，核对本地面板与 GMS 中控平台信号同步，报警、状态反馈无延迟无偏差；

（3）使用预留扩容接口模拟新增支路接入，验证硬件、软件的扩容兼容性。

四、现场竣工验收与运维交付交底

全部调试项目合格之后组织整体竣工验收，核查箱体接地、负压排风、吹扫分配、报警联锁全部符合设计及国标规范，交付完整的氦检漏报告、联锁测试记录、接线图纸等竣工资料。

盖斯帕克会向现场运维人员完成标准化 SOP 操作交底，明确日常点检与故障处置规范：

1. 日常点检项目：每日确认排风负压状态、压力表读数、报警指示灯状态；定期对阀组、密封垫片开展预防性检漏；

2. 故障处置原则：发生泄漏、风压报警，优先切断对应支路气源，执行氮气‑真空置换，之后再开展检修；禁止在未置换残气情况下直接打开 VMB 箱门；

3. 针对半导体量产、光伏产线、高校科研实验室不同场景，区分惰性气体、腐蚀 / 可燃特气，给出差异化巡检周期建议。

五、盖斯帕克 VMB 阀箱安装调试核心专业优势

1. 设备自研，软硬件原生适配

VMB 本体、内部阀组逻辑、GMS 监控平台全部自主开发，通讯、联锁、吹扫逻辑原生匹配上游盖斯帕克特气柜，规避市面外购拼装设备信号不兼容、联锁失效的常见问题；腐蚀工况可提供全耐腐版本 VMB。

2. 自有持证工程师，拒绝外包分包

安装、焊接、氦检、调试均为公司内部经过高纯特气专项培训的全职工程师，严格执行轨道焊、内窥镜复检、分级氦检整套质控流程。

3. 完整可追溯调试体系

每台 VMB 留存进场核验记录、焊接内窥镜记录、氦质谱原始数据、联锁调试记录表，竣工资料齐全，满足工厂 CNAS、安监、洁净室验收。

4. 分行业场景化交付指导

针对晶圆量产、光伏大流量产线、高校 ALD 实验室不同工况，输出差异化运维 SOP，同时提供后期年度上门检漏、传感器校准、备件更换全周期运维支持。

VMB 阀门分配箱是特气二次配工程的关键节点，箱体本身硬件品质、精细化安装工艺、严谨的分级调试，共同决定洁净供气能力与安全底线，任何一个环节简化，都会给产线或科研实验埋下微量泄漏、工艺污染的隐患。

深圳市盖斯帕克气体应用技术有限公司依托大量半导体、新能源、科研实验室落地项目，建立 VMB 从设备进场、就位安装、分级调试到交付运维的全链条标准化管控，可配合整套特气柜、双层真空管路、尾气处理设备做一体化交付，为各行业高纯特种气体输送二次配工程提供安全、稳定、高洁净度工程保障。
