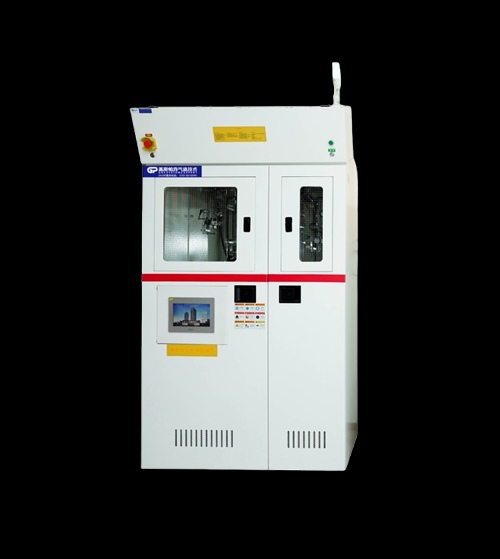

特气柜与 VMB 阀门分配箱怎么验收｜盖斯帕克设备标准化验收实操指南

在半导体、新材料、高校科研实验室的特种气体供气系统中，特气柜作为气源管控核心，VMB 阀门分配箱作为二次配分配终端，二者直接决定供气纯度、工艺良率与现场人员安全。设备验收绝非简单外观核对，而是一套包含资料核验、开箱检查、安装就位核查、密封洁净测试、全工况联锁模拟、竣工交底的完整闭环流程。 如果验收环节简化漏项，会出现材质错配、微泄漏、联锁逻辑失效、排风不达标等隐蔽缺陷，后期投用后极易引发安全事故。

盖斯帕克气体应用技术有限公司为国家级高新技术企业，特气柜、VMB、Scrubber 等全系列软硬件自研自产，具备压力管道全套施工许可资质，严格遵循GB506462020、SEMIS2规范，沉淀大量晶圆、光伏、科研实验室项目实施经验，建立标准化的出厂现场两级验收体系。下面完整拆解特气柜、VMB 阀门分配箱全流程验收要点。

一、资料核验与开箱进场验收

开箱验收需要采购、技术、施工多方共同参与，先核资料，再查验实物，杜绝资料与实物不一致。

1、技术资料核对

核对产品合格证、出厂氦质谱检漏报告、阀件 / 管材材质证明、钝化脱脂报告、设备原理图、电气接线图、操作维护手册；核对参数、介质配置与项目设计方案、采购技术协议完全保持一致。

2、箱体与硬件外观检查

检查柜体外壳、防爆观察窗无磕碰变形、锈蚀；排风接口、过滤网结构完好；箱体外部介质标识、危险警示标签齐全清晰。 设备内部阀组、接头保留原厂密封管帽，设备内部维持出厂氮气正压保护状态，严禁开箱后提前拆除全部密封防护；清点接地组件、配套备件，核对阀体、密封件材质与项目气体介质相匹配，规避材质错配风险。

二、安装就位工程核查

开箱检验合格之后，对现场安装施工质量开展核查，重点关注固定、排风、接地、管线排布四大项。

1、设备固定要求

特气柜采用地脚螺栓紧固于地面，预留充足换瓶、柜门全开的检修操作空间；壁挂式 VMB 必须固定在承重墙体，严禁依托工艺管路、通风管道承载箱体重量。

2、排风系统验收（高危设备核心项）

特气柜、VMB 排风接口必须硬接独立负压排风管路，禁止接入普通房间通风管道；确认箱内可以维持设计负压；检查排风管路无挤压、堵塞。负压失效是特气系统高频安全隐患，此项不可省略。

3、接地与电气核查

柜体、阀盘等金属部件可靠等电位接地；电气接线规整，防爆区域元器件符合防爆等级；线缆布线规范。

4、管路与阀组核查

管路走向、阀门流向和图纸流程图保持一致；阀组、仪表不得直接挂靠软管受力；穿墙、楼板套管设置合规，焊缝不在套管内部。

三、密封性与系统洁净度测试验收

密封性与洁净度是高纯特气设备验收的硬性门槛，未完成检漏，严禁通入工艺特种气体。

1、采用高纯氮气开展分段压力试验，完成强度与静态保压测试，初步排查大漏、接头松动。

2、氦质谱吸枪精密检漏：对柜内 / VMB 内部所有焊缝、VCR 接头、阀座、压力表接口逐点扫描；高纯系统漏率控制≤1×10⁻⁹ mbar・L/s；漏点修复后必须再次复检。

3、管路吹扫与洁净度验证：分段高纯氮气吹扫，降低内部颗粒物、水汽、氧含量，避免杂质进入后端工艺设备，影响生产与实验结果。

全部保压、氦检、吹扫过程做好书面记录，原始报告归入竣工档案。

四、设备功能与安全联锁全工况模拟测试

硬件、密封测试完成后，需要做整机功能与联锁模拟，不能只做简单通电看指示灯。

特气柜专项测试

1、手动 / 自动钢瓶切换功能；氮气真空自动吹扫置换流程；真空抽气性能；本地急停动作。

2、模拟超压、欠压、柜内负压丢失、外部探测器泄漏信号；验证声光本地报警、气源紧急切断、排风联动；信号可以正常上传至上位 GMS 监控平台，报警日志可存储导出。

VMB 阀门分配箱专项测试

1、各支路独立开关、调压功能；全自动机型验证单支路独立吹扫真空置换；预留扩容接口功能正常；手动机型确认阀门开关操作顺滑无卡顿。

2、模拟箱体负压丢失、超压故障，验证报警、联锁切断逻辑；确认报警信号正常上传监控系统。

关键提醒：联锁测试不能只做软件模拟，需要真实触发条件验证硬件切断动作，避免出现 “软件报警，但阀门不动作” 的重大隐患。

五、竣工资料交付与现场运维交底

全部测试项目合格，才完成竣工验收，不只是设备通电即为交付。

1、完整竣工档案移交：包含设备出厂全套资料、现场氦质谱检漏原始记录、保压测试报告、联锁调试记录、现场修改版管路电气图纸。所有资料可直接用于半导体工厂、科研实验室的安监、CNAS 评审归档。

2、运维实操培训交底：面向现场运维人员开展实操培训，讲解日常巡检点检要点、钢瓶更换流程、支路吹扫操作、泄漏应急处置流程，明确密封件、过滤器等易损件更换周期。

六、盖斯帕克特气柜、VMB 项目验收配套优势

1、出厂预调试，降低现场风险

所有自研特气柜、VMB 出厂前完成厂内氦检、全联锁模拟测试，出厂附带完整检测报告，减少现场返工概率。

2、标准化两级验收流程

严格执行出厂验收 + 现场竣工验收两套标准，对标国标与 SEMI 国际规范，对资料、安装、检漏、联锁逐项闭环，不合格项出具整改清单，整改完成再复检验收。

3、软硬件一体化调试能力

设备可与盖斯帕克自研 GMS 气体管理平台原生对接，完整验证报警上传、日志存储，规避第三方设备拼凑带来通讯异常。

4、分场景定制化交付与培训

区分半导体产线、光伏工厂、高校科研实验室，输出对应版本运维指导文件；全国服务网点支持后期年度复检、预防性检漏、运维复训。

特气柜与 VMB 阀门分配箱属于高危高纯工艺设备，验收工作是守住安全与工艺良率的关键防线。只核对外观、跳过氦质谱检漏、简化联锁模拟测试，即便硬件设备本身合格，依旧会留下微泄漏、联锁失效等隐蔽风险。

盖斯帕克气体应用技术有限公司依托大量项目实战沉淀，落实资料开箱安装密封联锁交底全流程标准化验收，为半导体、新材料、科研实验室交付安全、高纯、可追溯的特气供气设备系统。
